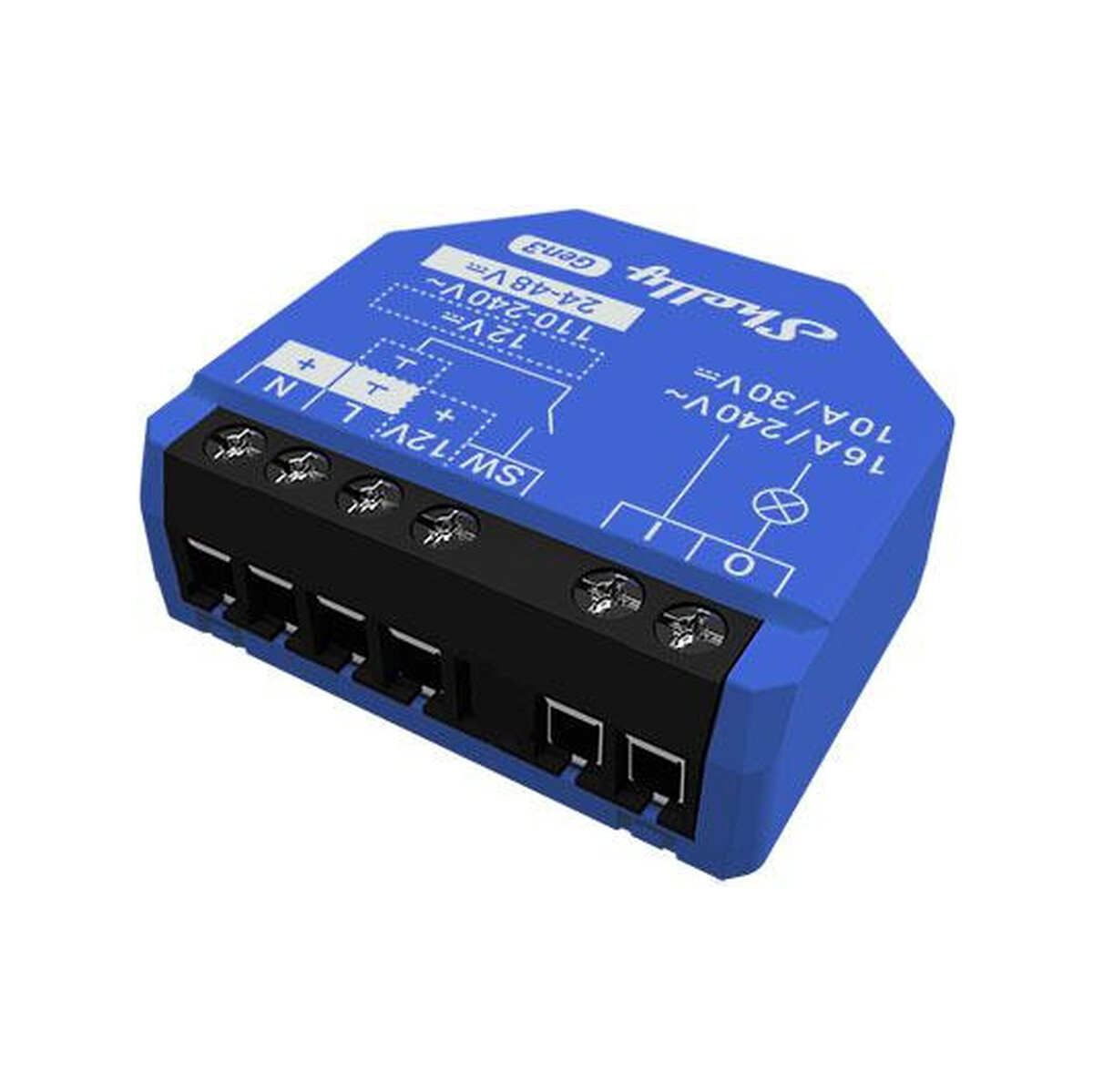

Shelly 1 Gen 3

Przeznaczenie

Shelly 1 Gen3 jest modułem dopuszkowym o małych wymiarach, który można zamontować w standardowej puszce podtynkowej, obudowie urządzenia lub rozdzielnicy. Dzięki stykowi bezpotencjałowemu umożliwia sterowanie obwodami o różnych napięciach – zarówno niskonapięciowymi, jak i 230 V AC. Urządzenie pozwala na włączanie i wyłączanie oświetlenia, gniazd, bram, pomp czy innych odbiorników z poziomu aplikacji, przeglądarki oraz systemów automatyki domowej.

Specyfikacja techniczna

Dane ogólne

• Nazwa urządzenia: Shelly 1 Gen3
• Typ urządzenia: inteligentny przekaźnik (1 kanał) z bezpotencjałowym stykiem
• Maksymalny prąd styków: 16 A (przy 240 V AC)

Zasilanie i obciążenie

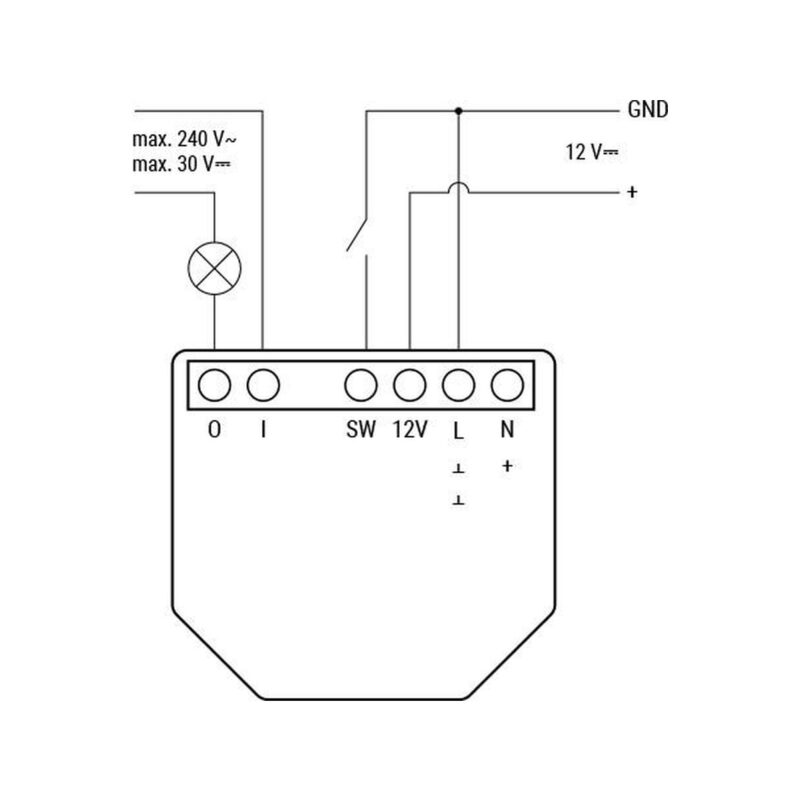

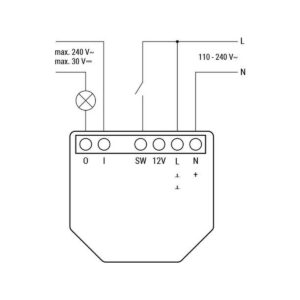

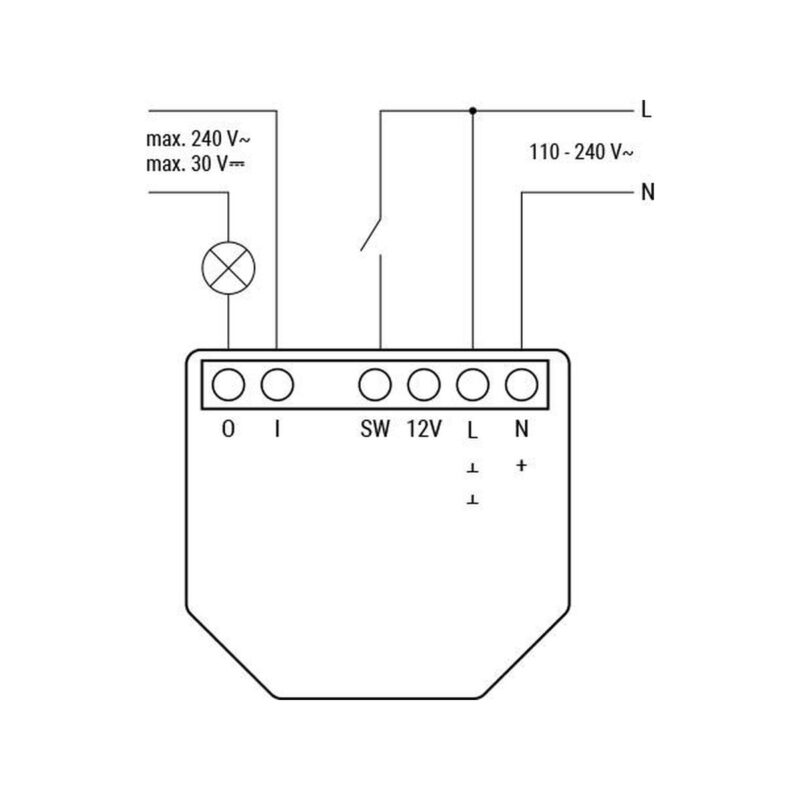

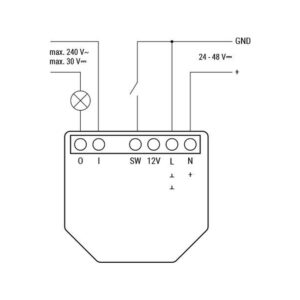

• Zasilanie: 110–240 V AC, 50/60 Hz; 24–48 V DC; 12 V DC
• Pobór mocy własnej: < 1,2 W
• Maksymalne napięcie przełączane: 240 V AC / 30 V DC
• Maksymalny prąd przełączany: 16 A przy 240 V AC, 10 A przy 30 V DC
• Wymagane zabezpieczenie: wyłącznik nadprądowy wg EN 60898‑1, charakterystyka B lub C, do 16 A, min. 6 kA, klasa 3 ograniczania energii

​

Interfejsy elektryczne

• Styk wyjściowy: bezpotencjałowy (suchy styk, 1 × NO/COM)
• Zaciski: śrubowe, moment dokręcania do 0,4 Nm
• Przekrój przewodów: 0,5–4 mm² (w zależności od wersji specyfikacji)
• Długość odizolowania przewodów: 6–7 mm

Łączność radiowa

• Wi‑Fi: 802.11 b/g/n, pasmo 2401–2483 MHz, moc < 20 dBm
• Zasięg Wi‑Fi: do ok. 30 m wewnątrz i 50 m na zewnątrz (w zależności od warunków)
• Bluetooth: 4.2 (BLE), pasmo 2400–2483,5 MHz, moc < 4 dBm
• Zasięg Bluetooth: do ok. 10 m wewnątrz i 30 m na zewnątrz (w zależności od warunków)

Czujniki i funkcje pomiarowe

• Wewnętrzny czujnik temperatury: tak
• Pomiar energii: brak wbudowanego pomiaru energii elektrycznej (przekaźnik bez pomiaru mocy)

Mikrokontroler i firmware

• CPU: ESP‑Shelly‑C38F
• Pamięć flash: 8 MB
• Harmonogramy: do 20
• Webhooki (akcje URL): 20 (do 5 adresów URL na webhook)
• Skrypty: obsługiwane
• MQTT: obsługiwane

Parametry mechaniczne

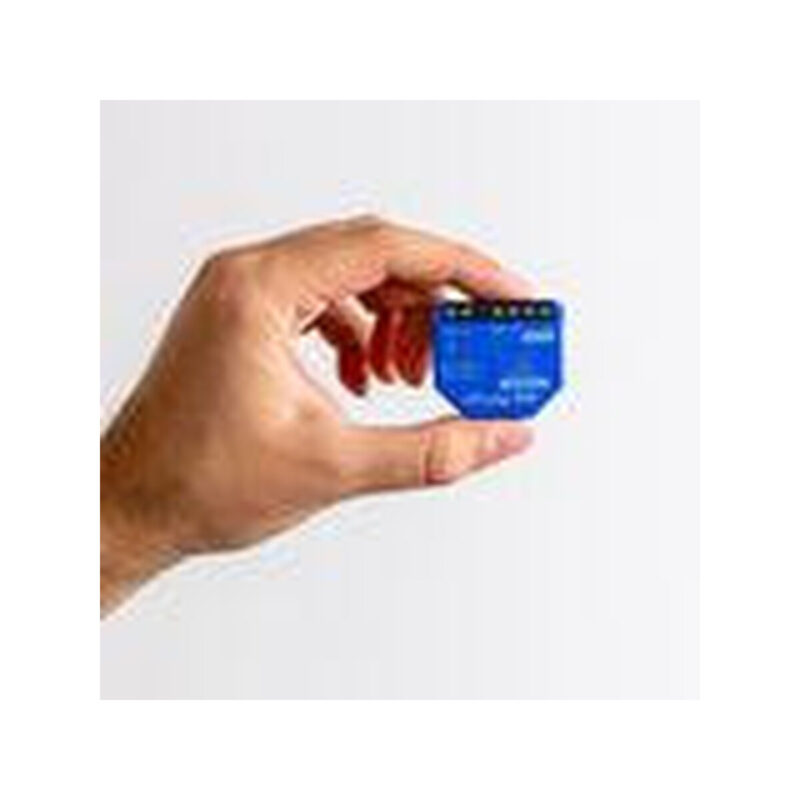

• Wymiary (W × S × G): 37 × 42 × 16 mm
• Masa: ok. 26 g
• Kolor obudowy: niebieski, zaciski czarne
• Materiał obudowy: tworzywo sztuczne

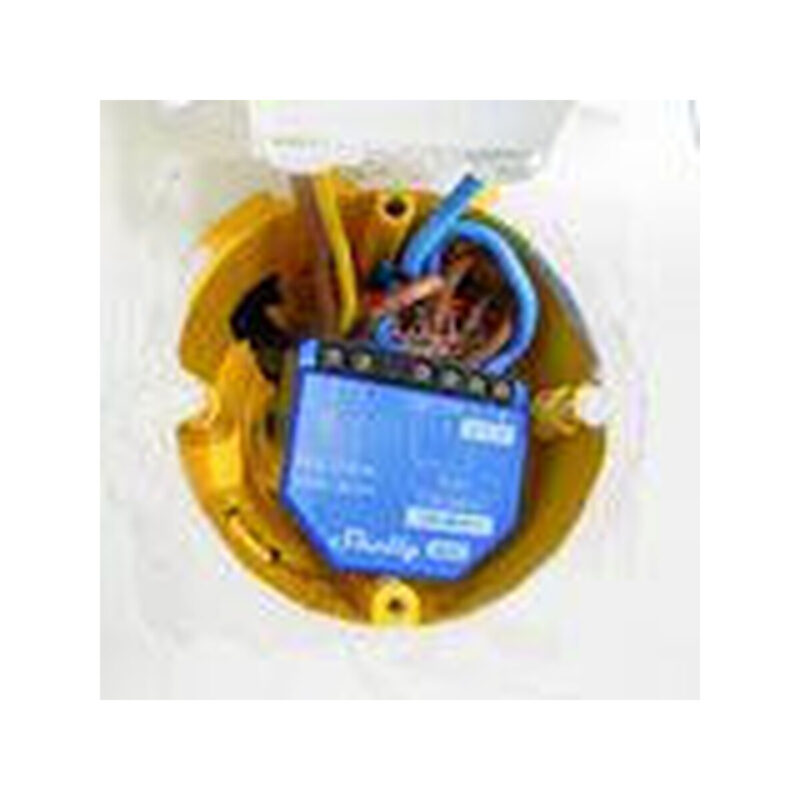

• Montaż: w puszce podtynkowej, obudowie urządzenia, na ścianie (w zależności od zastosowania)
