Uchwyt szybkiego montażu okrągły USMO-10 Elektro-Plast Opatówek 100szt 14.3

Przeznaczenie

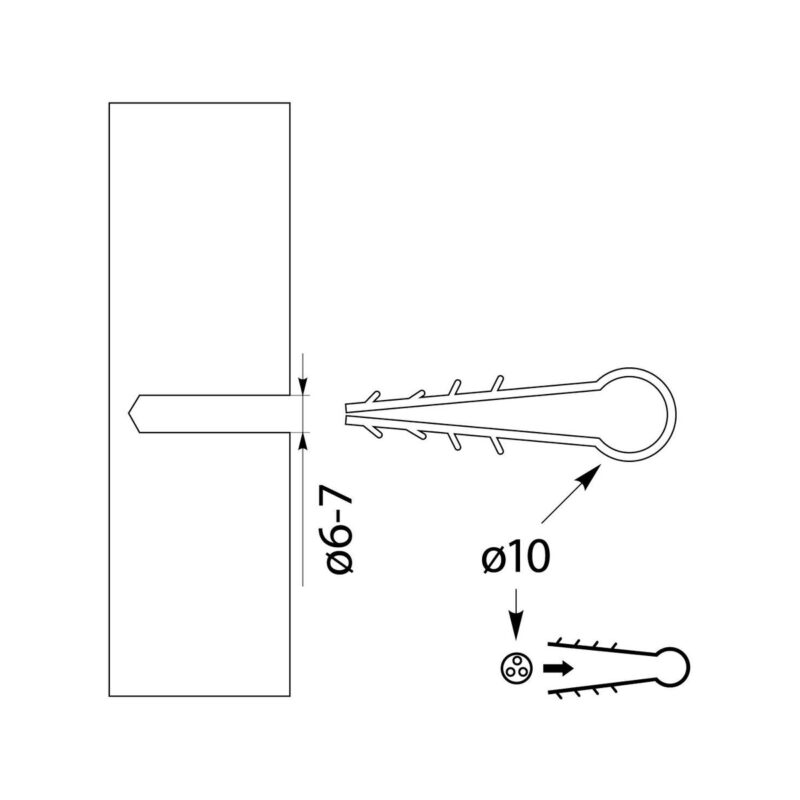

Uchwyt USMO-10 zaprojektowano do mechanicznego mocowania przewodów okrągłych o średnicy nominalnej 10 mm, takich jak YDY 1×10, YDTY 16×0,5, YKY 1×2,5, YTKSY 1-8×2×0,5 oraz innych przewodów o zbliżonej geometrii stosowanych w instalacjach elektrycznych, telekomunikacyjnych i sterowniczych. Profil części obejmującej przewód ma kształt okrągły, co zapewnia równomierne objęcie obwodu przewodu i rozkład naprężeń na izolacji podczas zacisku. Uchwyt współpracuje z otworem montażowym wykonanym wiertłem o średnicy 6–7 mm, a zakotwienie w podłożu (beton, cegła, tynk) odbywa się poprzez wciśnięcie lub dobicie uchwytu młotkiem.

Zastosowany kołek rozporowy z ząbkami typu „choinka” zapewnia jednostronne, trwałe zakleszczenie w materiale podłoża, co eliminuje ryzyko samoczynnego wysunięcia uchwytu podczas eksploatacji. Konstrukcja jednostronna umożliwia prowadzenie pojedynczych przewodów okrągłych w układzie równoległym, z zachowaniem powtarzalnego rozstawu punktów mocowania, zarówno w instalacjach podtynkowych, jak i nadtynkowych. Uchwyt jest szczególnie często wykorzystywany jako element tymczasowo-stały do przytrzymywania przewodu na ścianie podczas nakładania tynków, montażu płyt gipsowych lub wykonywania wylewek, co ułatwia zachowanie pożądanej trasy kabla przed jej ostatecznym zamknięciem.

Korpus uchwytu wykonany jest z wysokiej jakości tworzywa sztucznego (polipropylen PP), które charakteryzuje się odpowiednią elastycznością, odpornością mechaniczną i odpornością na różne warunki środowiskowe wewnątrz budynków. Długość całkowita uchwytu wynosi 43 mm, co zapewnia właściwe rozprowadzenie sił mocujących w podłożu oraz stabilne osadzenie kołka rozporowego. Biały kolor uchwytu ułatwia wizualną kontrolę przebiegu tras kablowych i jest spójny z kolorystyką większości przewodów instalacyjnych w jasnej izolacji.

Specyfikacja techniczna:

• Symbol: USMO-10
• Nr katalogowy: 14.3
• Producent: Elektro-Plast Opatówek
• Typ: uchwyt szybkiego montażu, okrągły, jednostronny, z kołkiem rozporowym (mocowanie „choinkowe”)
• Średnica przewodu: 10 mm
• Zastosowanie przewodów: YDY 1×10; YDTY 16×0,5; YKY 1×2,5; YTKSY 1-8×2×0,5
• Średnica wiertła do otworu montażowego: 6–7 mm
• Długość uchwytu: 43 mm
• Materiał korpusu: tworzywo sztuczne / polipropylen (PP)
• Kolor: biały
• Model: jednostronny
• Montaż: wciskanie w otwór
• Opakowanie handlowe: 100 sztuk
