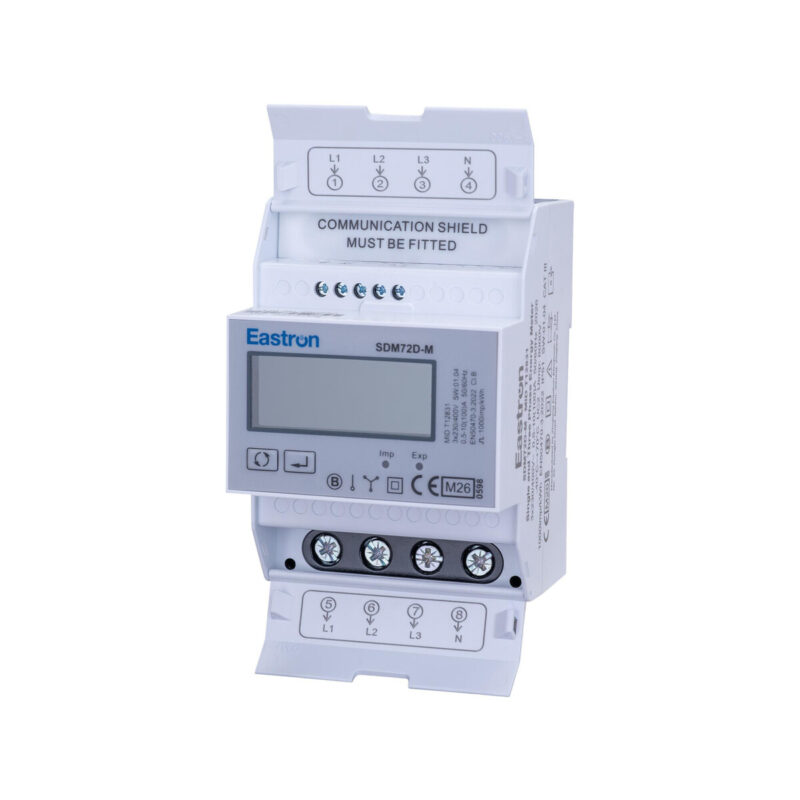

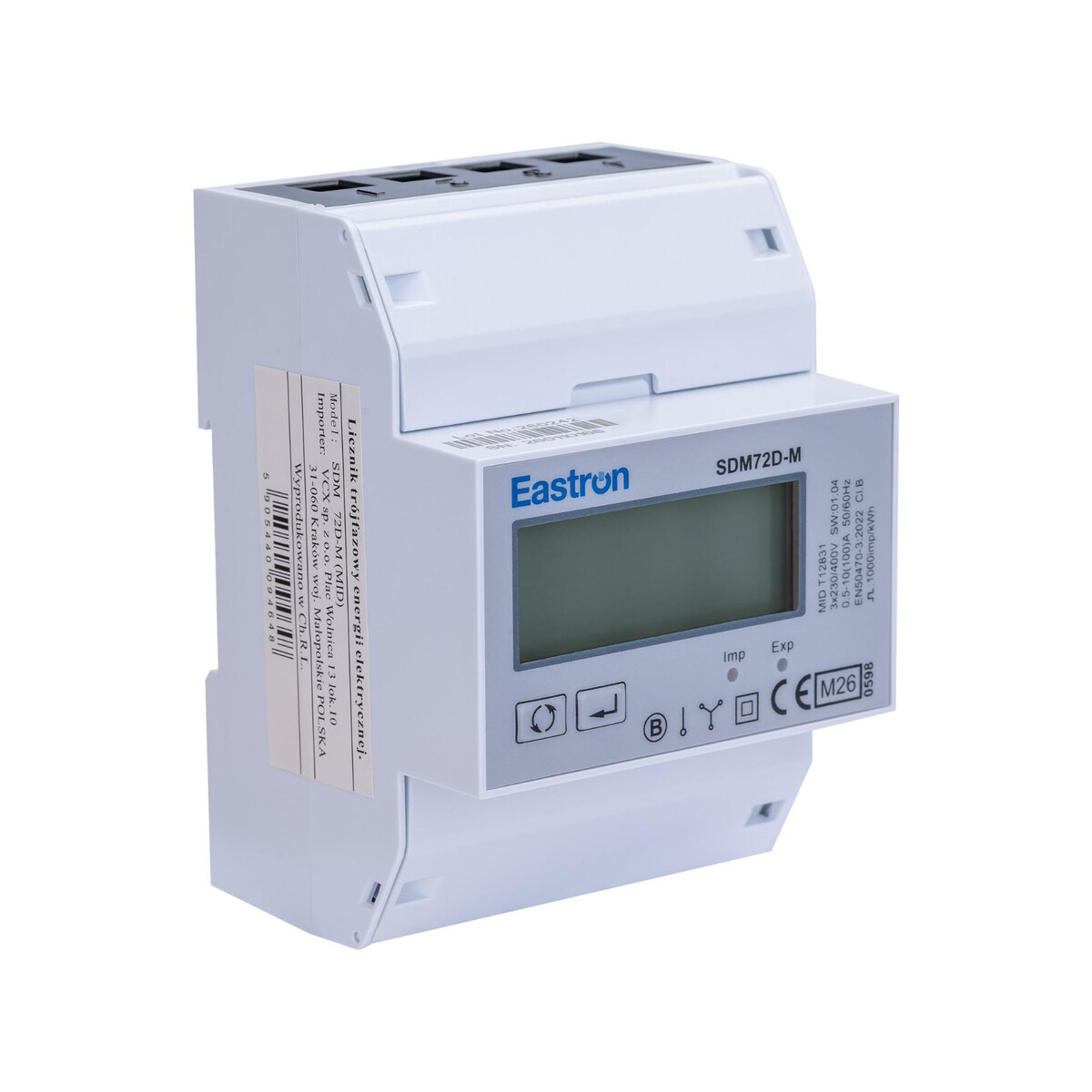

Licznik energii trójfazowy SDM 72 DM MID Modbus

Przeznaczenie

Trójfazowy licznik energii SDM 72 DM MID Modbus marki VCX/Eastron to nowoczesny, cyfrowy licznik do bezpośredniego pomiaru energii elektrycznej w instalacjach 3-fazowych o prądzie do 100 A. Urządzenie mierzy energię czynną (kWh) oraz moc (W), a dzięki dwukierunkowemu pomiarowi nadaje się zarówno do instalacji odbiorczych, jak i z generacją z PV (pomiar energii pobieranej i oddawanej). Wbudowany interfejs RS485 z protokołem Modbus RTU umożliwia zdalny odczyt i integrację z systemami monitoringu energii, automatyką budynkową czy systemami BMS. Podświetlany wyświetlacz LCD zapewnia wygodny odczyt parametrów nawet w słabo oświetlonych rozdzielnicach. Licznik spełnia wymagania dyrektywy MID, co pozwala na stosowanie go w rozliczeniach energii pomiędzy użytkownikami końcowymi (podliczniki, rozliczenia najemców itp.).

Zastosowanie

• Pomiar energii w instalacjach trójfazowych 3×230/400 V w budynkach mieszkalnych, usługowych i przemysłowych.
• Kontrola zużycia energii w rozdzielnicach piętrowych, podliczniki dla mieszkań, lokali usługowych, najemców.
• Monitorowanie produkcji i zużycia energii w instalacjach fotowoltaicznych (pomiar importu i eksportu energii).
• Integracja z systemami monitoringu energii (Modbus RTU), systemami BMS, sterownikami PLC, rejestratorami danych.
• Zastosowania komercyjne wymagające zgodności z MID – rozliczanie energii pomiędzy użytkownikami końcowymi.

Najważniejsze cechy

• Trójfazowy, cyfrowy licznik energii do montażu na szynie DIN 35 mm.
• Zakres prądowy do 100 A (bezpośrednie podłączenie – brak przekładników).
• Pomiar energii czynnej (kWh) oraz mocy czynnej (W), z kierunkiem przepływu energii (import/eksport).
• Dwukierunkowy pomiar – idealny do instalacji z fotowoltaiką i mikrogeneracją.
• Interfejs RS485 z protokołem Modbus RTU do zdalnego odczytu i integracji systemowej.
• Wyjście impulsowe do zliczania energii przez zewnętrzne systemy.
• Podświetlany, czytelny wyświetlacz LCD z prezentacją kluczowych parametrów.
• Dokładność lepsza niż klasa 1/B – wiarygodny pomiar energii.
• Zgodność z dyrektywą MID – możliwość stosowania do rozliczeń finansowych energii.

Specyfikacja techniczna

Parametry elektryczne

• Napięcie znamionowe: 3×230/400 V AC.
• Zakres pracy napięcia: 80% ÷ 120% Un.
• Częstotliwość: 50 Hz.
• Prąd znamionowy / maksymalny: do 100 A (bezpośredni pomiar).
• Dokładność pomiaru energii: lepsza niż klasa 1 / B.
• Pomiar energii: energia czynna (kWh), moc czynna (W), pomiar dwukierunkowy (IMP/EXP).

Wejścia/wyjścia i komunikacja

• Interfejs komunikacyjny: RS485.
• Protokół: Modbus RTU.
• Wyjście impulsowe: odseparowane galwanicznie, impulsy proporcjonalne do zużytej energii.

Wyświetlacz i obsługa

• Wyświetlacz: podświetlany LCD, wielowierszowy.
• Prezentowane parametry (przykładowo): napięcia fazowe, prądy fazowe, moc czynna, energia całkowita i częściowa, kierunek przepływu energii.
• Funkcje licznika: wskazania energii całkowitej i częściowej (z możliwością resetu zależnie od wersji), przewijanie ekranów pomiarowych przyciskami.

Warunki pracy i wykonanie

• Montaż: na szynie DIN 35 mm (moduł 4–6M, w zależności od wykonania).
• Stopień ochrony: IP20 (do montażu w rozdzielnicy zamkniętej).
• Przeznaczenie: praca w suchych pomieszczeniach, wewnątrz rozdzielnic niskiego napięcia.

Certyfikaty i normy

• Zgodność z dyrektywą MID 2004/22/WE (pomiar legalizowany, możliwość rozliczeń).
• Spełnienie wymagań norm dla liczników energii trójfazowych klasy 1/B.
