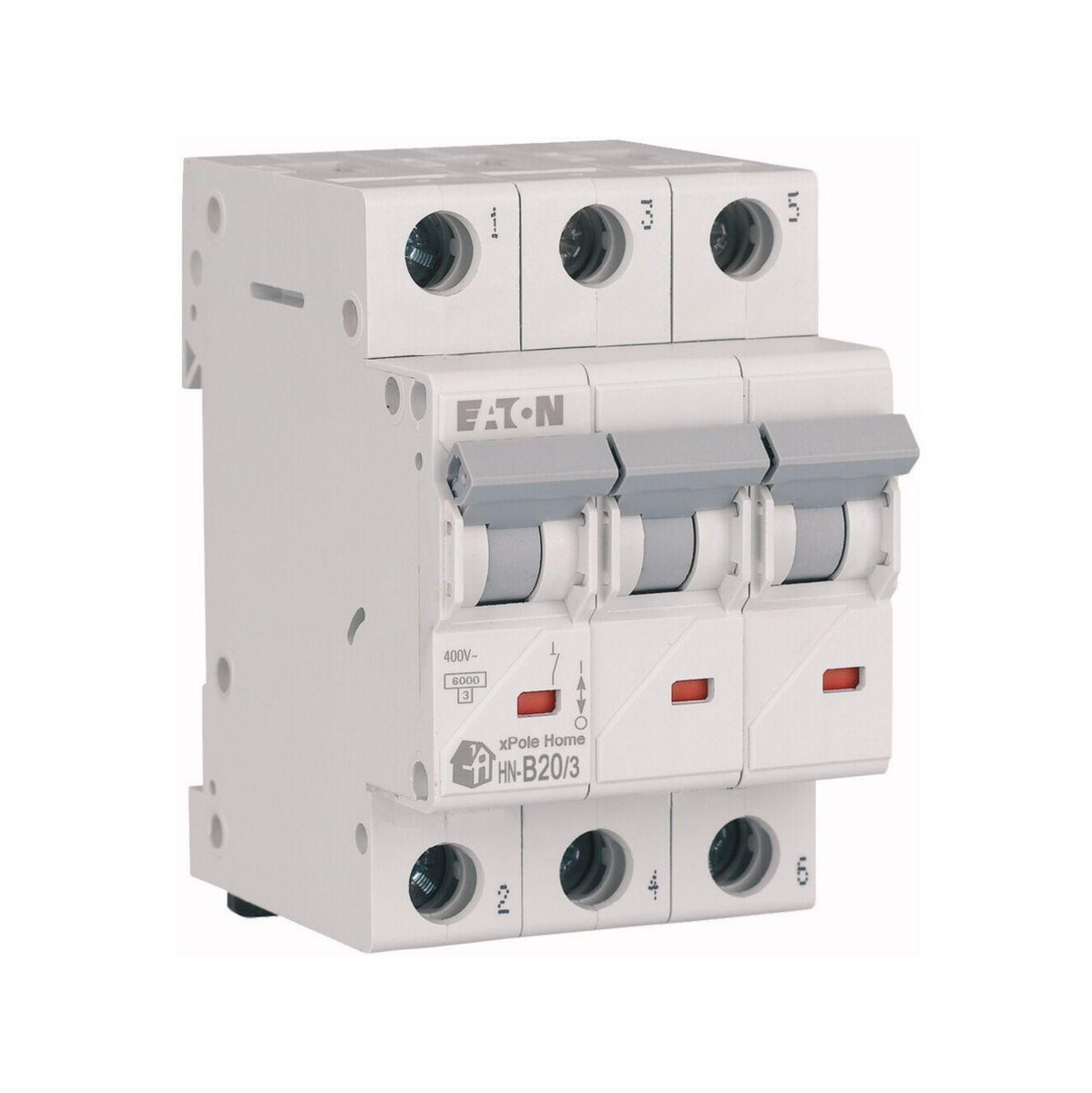

EATON WYŁĄCZNIK NADPRĄDOWY B 20A 3P 3M 6KA HN-B20/3

Przeznaczenie

• Typ aparatu: wyłącznik nadprądowy MCB, 3‑biegunowy, charakterystyka wyzwalania B, prąd znamionowy In = 20 A.
• Znamionowa zdolność łączeniowa (IEC/EN 60898-1): Icn = 6 kA przy 230 V AC oraz 6 kA przy 400 V AC.
• Zastosowanie: aparatura rozdzielcza xPole Home do zastosowań mieszkaniowych i budynkowych, montaż podtynkowy w rozdzielnicach.
• Klasa ograniczenia prądowego: 3; możliwość dodatkowego wyposażenia (akcesoria).
• Zakres temperatur pracy: od −25 °C do +75 °C; wskazówka – wzrost temperatury otoczenia o 1 °C powoduje liniowe zmniejszenie zdolności przewodzenia prądu o 0,5%.
• Napięcia i dane elektryczne: Ue maks. 230 V AC, Ui 440 V, Uimp 4 kV, kategoria przepięciowa III, stopień zanieczyszczenia 3, częstotliwość znamionowa 50–60 Hz.
• Podłączenie przewodów: przewody jedno- i wielodrutowe o przekroju 1–25 mm².
• Montaż / wymiary: montaż na szynie DIN, głębokość zabudowy 44 mm, wysokość 73 mm, szerokość 3 moduły (53,1 mm), głębokość 85 mm, masa 0,36 kg.
• Stopień ochrony: IP20 (w zabudowie rozdzielnicy).
• Zgodność: RoHS; aparat typu HN – wyłącznik nadprądowy do systemu xPole Home, spełniający wymagania weryfikacji projektowej wg IEC/EN 61439 w zakresie parametrów środowiskowych i izolacji.
