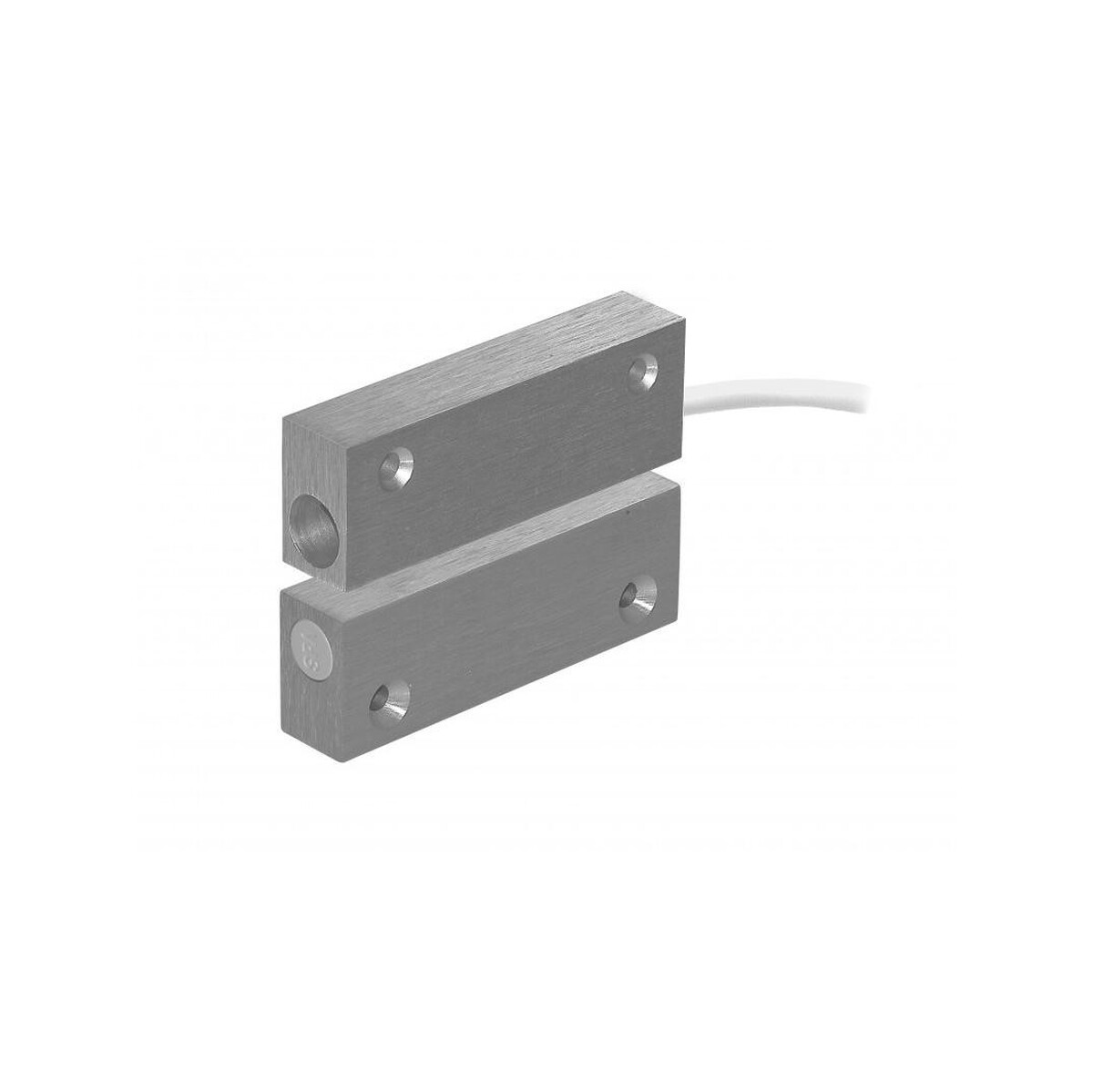

Czujnik kontaktronowy MC 240-S45 BLANK

Przeznaczenie

Czujnik magnetyczny MC240 S45 / MC240 S45T

• kontaktron nawierzchniowy
• styk: N.C.
• odległość zamknięcia styków:
• drewno: 42mm
• metal/stal: tylko z dodatkowymi wspornikami
• obudowa: aluminiowa
• klasa szczelności: IP67
• długość przewodu: 6m
• magnes: Alnico 5 (aluminium-nikiel-kobalt)
• kolor: srebrny
• klasa zabezpieczenia: Grade 2
• przewód czterożyłowy
• klasa środowiskowa: IIIA
• w modelu MC 240-S45T:dodatkowa osłona przewodu ze stali nierdzewnej 1m
• pętla sabotażowa
• max. napięcie przełączalne: 48V DC
• max. prąd przełączalny: 500mA
• max. obciążenie: 10W
• temperatura pracy: -40ºC ~ +70ºC
• wymiary:
• część kontaktronowa: 73,5×25×15mm

Powierzchniowy czujnik MC 240 S45 marki ALARMTECH jest kontaktem magnetycznym stosowanym w systemach sygnalizacji włamania i napadu oraz w systemach kontroli dostępu. Zwiększona trwałość i zastosowane aluminiowe obudowy sprawiają, że czujnik świetnie sprawdza się podczas pracy w trudnych warunkach. Ponadto zamontowany silny magnes zapewnia dużą odległość zamknięcia i sprawia, że urządzenie pracuje niezwykle stabilnie. MC240S45 to urządzenie stosowane do sygnalizacji nieautoryzowanego otwarcia okien, drzwi, bram przemysłowych lub garażowych. Dodatkowo w wersji MC 240 S45T do czujnika dołączona została osłona przewodu wykonana ze stali nierdzewnej o długości jednego metra.

Zasada działania

Kontaktron magnetyczny MC 240-S45 zbudowany jest z dwóch części. Pierwszą z nich tworzy element z przełącznikiem kontaktronowym, z kolei druga to część z magnesem. Pod wpływem sił pola magnetycznego współpracującego magnesu przełącznik kontaktronowy, w pozycji neutralnej, pozostaje zamknięty. W przypadku gdy współpracujący magnes jest oddalony od części kontaktowej, oddziaływanie pola magnetycznego na kontaktron zanika, powodując tym samym zmianę pozycji przełącznika z zamkniętej na otwartą. Otwarty kontaktron uruchamia przypisaną sygnalizację alarmową.
